У сфері оптичного зв'язку змінний оптичний аттенюатор (VOA) відіграє незамінну роль. Будучи ключовим компонентом регулювання оптичної потужності, VOA не тільки гарантує стабільну передачу оптичних сигналів, але й покращує загальну продуктивність системи.
Змінний оптичний атенюатор — це пасивний оптичний пристрій, призначений для досягнення регульованого ослаблення оптичної потужності. Він точно регулює енергію оптичних сигналів відповідно до вимог різноманітних сценаріїв застосування. VOA в основному поділяються на дві категорії: механічні змінні оптичні атенюатори (MVOA) і електричні змінні оптичні атенюатори (EVOA). MVOA реалізують ослаблення оптичної потужності за допомогою ручного налаштування, тоді як EVOA змінюють рівні загасання, застосовуючи керівні електричні сигнали, що забезпечує високу точність налаштування та гнучкість.
VOA використовують широкий спектр робочих механізмів, в основному включаючи механічні, магнітооптичні, рідкокристалічні, MEMS (мікроелектромеханічна система), термооптичні та акустооптичні типи.
1. Механічний тип: оптична потужність на шляху світла регулюється переміщенням компонентів, що блокують світло, таких як листи або конуси. Ця конструкція відрізняється простою конструкцією, але відносно низькою точністю налаштування та гнучкістю.
2. Магнітооптичний тип: ослаблення світлової енергії реалізується шляхом використання змін оптичних властивостей речовин під впливом магнітних полів, а саме ефекту магнітооптичного обертання. Цей тип забезпечує високу точність і стабільність, але має вищу вартість.
3. Тип рідкого кристала: на основі ефекту подвійного променезаломлення, що виникає внаслідок анізотропії показника заломлення рідких кристалів, зовнішнє електричне поле застосовується для переорієнтації молекул рідкого кристала, таким чином регулюючи пропускну здатність світла. Рідкокристалічні VOA відрізняються високою швидкістю відгуку та широким діапазоном ослаблення.
4. Тип MEMS: мікродзеркала, виготовлені за допомогою мікроелектромеханічної технології, нахиляються за допомогою електростатичної сили для регулювання інтенсивності відбитого світла. MEMS VOA характеризуються невеликими розмірами, малою вагою та високим рівнем інтеграції.
5. Термооптичний тип: Рівні ослаблення модулюються за допомогою варіацій оптичних властивостей матеріалу (наприклад, показника заломлення) під впливом температурних полів. Термооптичні VOA мають просту структуру та низьку вартість, але страждають від низької швидкості відгуку.
6. Акустооптичний тип: Ультразвукові хвилі створюють періодичну деформацію всередині акустооптичних кристалів, викликаючи періодичні коливання показника заломлення для модуляції світлових променів. Акустооптичні VOA пропонують високу швидкість налаштування та чудову стабільність.
VOA широко використовуються в оптичному зв’язку, волоконно-оптичному датчику, оптичних приладах та інших галузях.
1. Оптичний зв’язок: збалансуйте інтенсивність оптичних сигналів у різних каналах для підтримки постійної якості сигналу; регулювати потужність оптичного сигналу для адаптації до різних відстаней передачі та специфікацій приймача.
2. Волоконно-оптичний датчик: моделюйте інтенсивність оптичного сигналу в різних умовах навколишнього середовища, щоб перевірити продуктивність і надійність системи.
3. Оптичні прилади: застосовуються до лазерних пристроїв, лічильників фотонів, спектрометрів, оптичних мікроскопів та іншого обладнання для контролю інтенсивності та потоку оптичного сигналу для отримання точних результатів вимірювання.

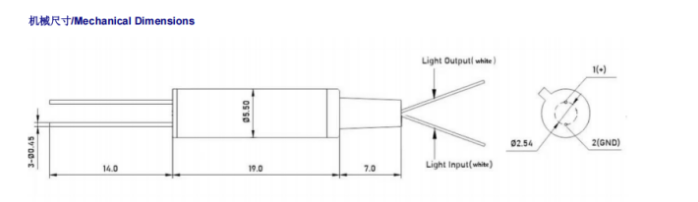

| Предмети | Параметри | одиниця |
|---|---|---|
| Робочий діапазон довжин хвиль | Діапазон O / діапазон C / діапазон L / повний діапазон / інші | нм |
| Тип затухання | Яскравий або темний | - |
| Діапазон затухання | ≥15/20/30/40 | дБ |
| Втрата вставки | ≤0,7 | дБ |
| Роздільна здатність затухання | Безперервний | дБ |
| Повернення втрати | ≥45 | дБ |
| Тип волокна | SMF-28e | - |
| Час відгуку (10-90% оптичної потужності) | ≤5 | РС |
| Керуюча напруга | 5/6,5 | V |
| Рушійна сила | ≤5 | мВт |
| Втрати, залежні від поляризації | ≤0,2 при 10 дБ, ≤0,5 при <20 дБ | дБ |
| Втрати, що залежать від довжини хвилі | ≤0,6 при 10 дБ, ≤1,0 при < 20 дБ на діапазоні 20 нм | дБ |
| Максимальна оптична потужність | ≤500 | мВт |
| Робоча температура | -0~+70 | °C |
| Температура зберігання | -40~+85 | °C |
| Тип роз'єму | Індивідуальний | - |
| Розмір упаковки | Φ5,5xL19 | мм |

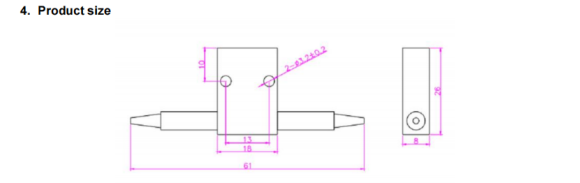

| Параметр | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Тип (нм) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Довжина хвилі (нм) | 1310±50 | 1550±50 | 1260-1650 | 850/1310±40 |
| Діапазон ослаблення (дБ) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Початкові втрати (дБ) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Зворотні втрати (дБ) | ≥50 | ≥50 | ≥50 | ≥30 |
| Тип волокна | SMF-28e | SMF-28e | SMF-28e | 50/125 або 62,5/125 мм |
| PDL (дБ) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Розмір (мм) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Робоча температура (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Температура зберігання (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
