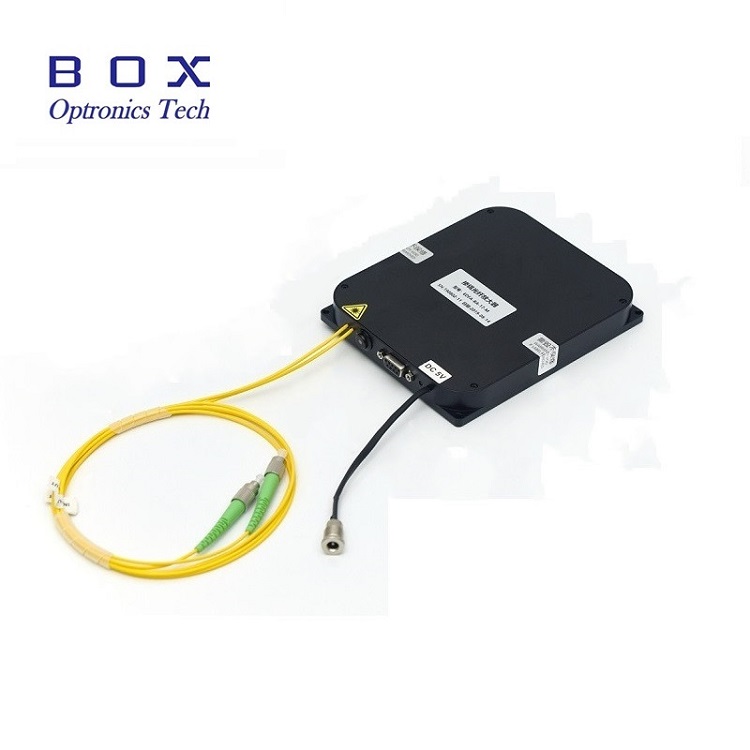

Підсилювач волокон, легованого ERBIUM

EDFA - це волоконний підсилювач на основіволокнопринцип. Він може похвалитися такими перевагами, як широкий діапазон довжин хвиль, високий посилення ампліфікації, низький шум та висока надійність. Він широко використовується в системах оптичного зв'язку.

Компоненти EDFA

EDFA складається з клітковини, легованого на ербію, джерела світла насоса, оптичного розколювання та муфти. Волокно, леговане ербієм, є ядром EDFA. Це оптичне волокно, доповане елементом і підсилює оптичний сигнал через збудження джерела світла насоса. Джерело світла насоса є джерелом енергії EDFA і, як правило, є напівпровідниковим лазером 980 нм або 1480 нм. Оптичний спліттер відокремлює світло насосів і сигналізації, що дозволяє їм розповсюджувати окремо всередині волокна, легованого на ербію. З’єднання парить світло насос і сигнальне світло у волокно, леговане ербієм.

Принцип роботи EDFA

Коли насос проходить через волокно, леговане на ербію, електрони в елементі ербію збуджуються до високого рівня енергії, розміщуючи елемент ербію в збудженому стані. Коли світло сигналу проходить через волокно, леговане ербієм, збуджений елемент Erbium випромінює фотони до сигнального світла, явища, відоме як стимульоване випромінювання. Це збільшує енергію сигнального світла, тим самим посилюючи сигнал сигналу. Зокрема, коли фотони та фотони насосів і сигнальні фотони зустрічаються у волокні, легованому ербієм, вони обмінюються енергією, переношуючи енергію фотонів насоса на фотони сигналу. Елемент ERBIUM у волокні, легованому ERBIUM, має унікальну структуру рівня енергії, яка ефективно передає енергію фотонів насоса на фотони сигналу, тим самим посилюючи сигнальний світло. Крім того, у волокні, легованому Ербієм, електрони Erbium Element залишаються в збудженому стані дуже короткий час, лише на порядку наносекунд, що робить процес ампліфікації надзвичайно швидким.

Переваги EDFA

Порівняно з іншими волоконними підсилювачами, EDFA пропонує такі переваги: ​​1. Широкий діапазон довжин хвиль: EDFA покриває діапазон С-діапазону та довжини хвилі B-діапазону, що робить їх придатними для різних систем оптичної комунікації. 2. Високий посилення ампліфікації: EDFA може досягти посилення ампліфікації, що перевищує 30 дБ, з високою рівномірністю посилення. 3. Низький шум: EDFA має низький рівень шуму, що дозволяє передачу волокна на великі відстані. 4. Висока надійність: EDFA пропонує високу надійність та тривалий термін експлуатації, відповідаючи вимогам систем оптичної комунікації.
