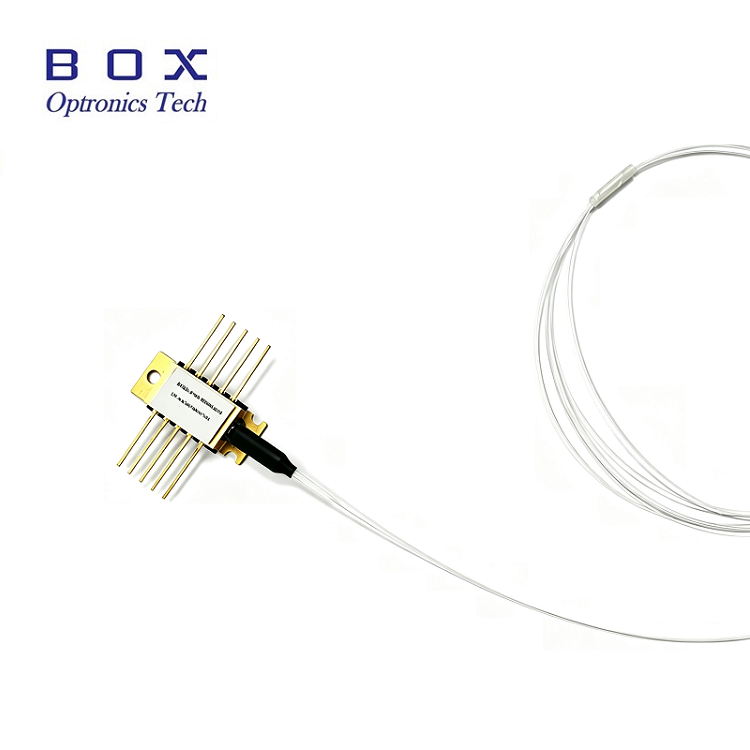

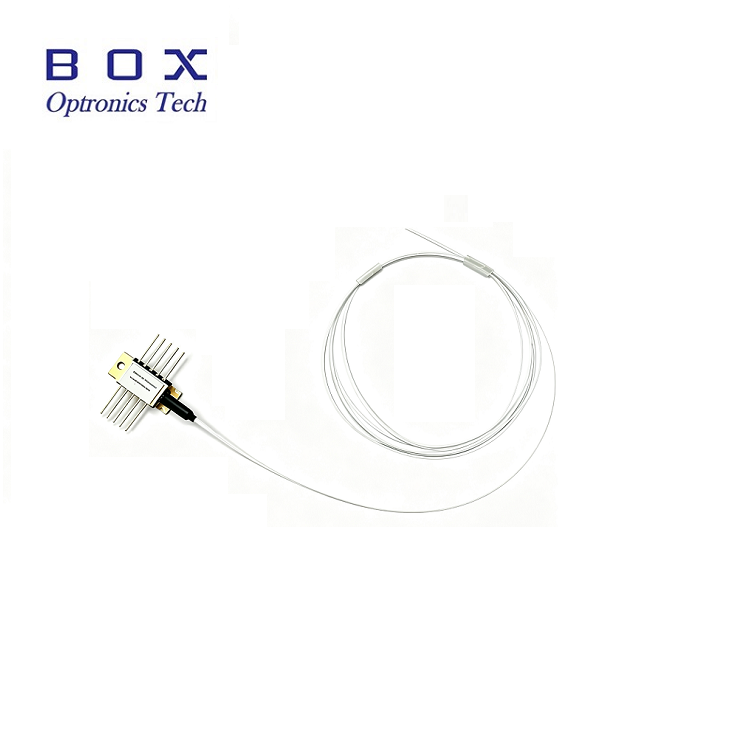

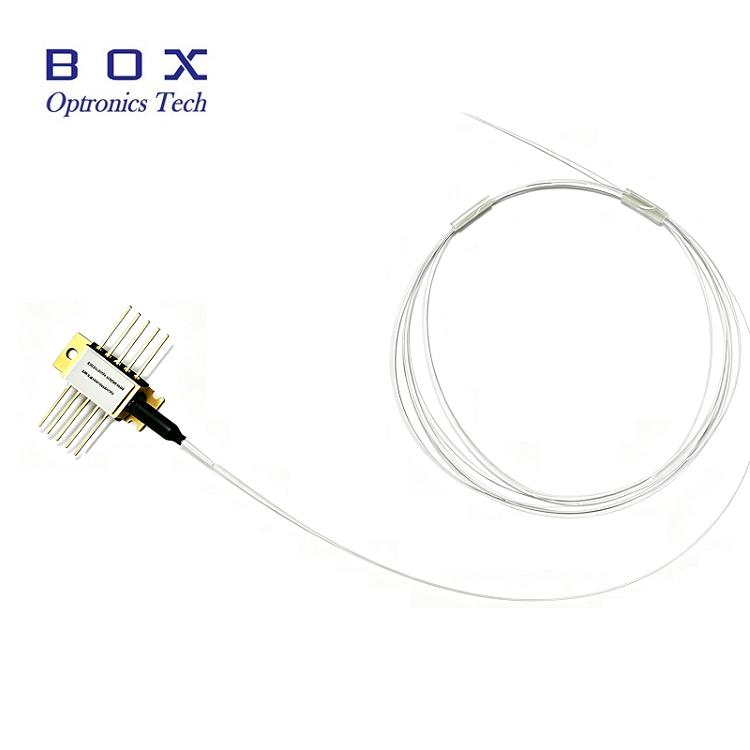

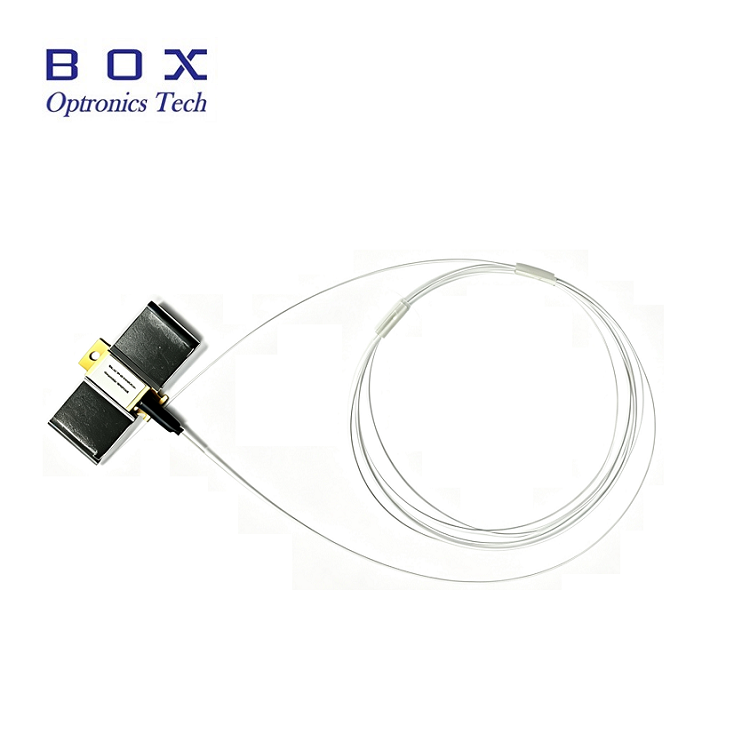

980 нм 10-контактний міні-модуль лазерного діода з насосом із охолодженням «метелик».

Відкрийте для себе неперевершену продуктивність 980-нм 10-контактного міні-модуля лазерного діода з охолодженням типу «метелик» Box Optronics – ваше найкраще рішення для високопотужного накачування зі стабільною довжиною хвилі в системах DWDM EDFA і кабельного телебачення на великій відстані. Розроблений із вдосконаленою стабілізацією FBG, цей герметично закритий модуль блокує випромінювання з точністю до 974 нм або 976 нм, забезпечуючи вихідну потужність без перегинів до 600 мВт навіть за різної температури та струму приводу. Його інтегрований TEC, термістор і моніторний діод забезпечують виняткову похибку відстеження та стабільність живлення, а безепоксидний 10-контактний пакет із волокном SM/PM гарантує надійну роботу без шумів. Розроблений для системних інтеграторів та мережевих інженерів, яким потрібен безкомпромісний контроль спектру та найвища доступна потужність, цей модуль скорочує кількість насосів, зменшує складність охолодження та продовжує термін служби підсилювача. Trust Box Optronics для відповідності Telcordia GR-468 і індивідуального вибору довжини хвилі – адже кожен міліват має значення у ваших оптичних мережах наступного покоління. Замовте зараз, щоб покращити свою інфраструктуру за допомогою перевіреної, готової до експлуатації технології перекачування, яка забезпечує постійну продуктивність від -20°C до 75°C.

Надіслати запит

Опис продукту

1. Опис продукту:

980-нм 10-контактний міні-модуль лазерного діода з охолодженням типу «метелик» герметично запечатаний у 10-контактному корпусі «метелик» без вмісту епоксидної смоли та флюсу та вбудований термістор, термоелектричний охолоджувач і моніторний діод.

980nm 10-контактний міні-модуль лазерного діода насоса з охолодженням типу «метелик» використовує FBG стабілізацію для «блокування» довжини хвилі випромінювання. Він забезпечує безшумний вузькосмуговий спектр, навіть за змін температури, струму приводу та оптичного зворотного зв’язку. Вибір довжини хвилі доступний для додатків, які вимагають найвищої продуктивності у контролі спектру з найвищими доступними потужностями. Цей модуль відповідає вимогам Telcord ia GR-468-CORE.

2. Особливості продукту:

Робоча потужність без перегинів 400 мВт або 600 мВт;

10-контактний пакет типу «метелик» з волокном SM Hi1060 або PM980;

Стабілізація волоконної решітки Брегга, доступний вибір довжини хвилі;

Інтегрований термоелектричний охолоджувач, термістор і моніторний діод.

3. Застосування:

Оптоволоконні підсилювачі з щільним розподілом по довжині хвилі (DWDM) з легованим ербієм (EDFA);

Архітектури EDFA зі зменшеною кількістю насосів;

Стовбури кабельного телебачення (CATV) на дуже великій відстані та розподілення дуже великої кількості вузлів.

4. Абсолютні максимальні рейтинги:

Параметр	символ	Хв.	Тип.	Макс.	одиниця	Примітки
Робоча температура корпусу	TCASE	-20	-	75	℃	-
Температура зберігання	TSTG	-40	-	85	℃	2000 годин
LD Прямий струм	ЯКЩО	-	-	1100	мА	-
LD Зворотний струм	ІК	-	-	10	uA	-
LD Зворотна напруга	VR	-	-	2	V	-
ПД Прямий струм	IPD	-	-	-10	мА	-
PD Зворотна напруга	ВПД	-	-	20	V	-
ТЕС Струм	ITEC	-	-	2	A	-
Напруга TEC	VTEC	-	-	3.0	V	-
Радіус вигину волокна	-	30	-	-	мм	-
Відносна вологість	RH	0	-	95%	-	Без конденсації
Час паяння свинцем	-	-	-	10	друге	260 ℃
Осьова сила тяги волокна	-	-	-	5	N	-
Сила тяги з боку волокна	-	-	-	2.5	N	-

5. Електрооптичні характеристики (температура лазера 25 ℃):

Параметри	символ	Хв.	Тип.	Макс.	одиниця	Примітки
LD Пороговий струм	ITH		90	110	мА	CW
Вихідна потужність	PF		400		мВт	Якщо (BOL) <900 мА
Вихідна потужність	PF		600		мВт	Якщо (BOL) <1000 мА
LD Прямий струм	ЯКЩО			1200	мА	PF = Номінальна потужність
Потужність без перегинів	PKINK	700			мВт	>= 1,2*номінальна потужність
Безперегинний струм	ІКІНК	>= 1,2*If(BOL)			мА	[ 1]
LD Пряма напруга	VF			2.5	V	PF = Номінальна потужність
Центральна довжина хвилі	λC	973	974	975	нм	Пікова потужність, PF = номінальна потужність
Центральна довжина хвилі	λC	975	976	977	нм	Пікова потужність, PF = номінальна потужність
Поворот пікової довжини хвилі	△λp/△Tamb			0.02	нм/℃	T: FBG Temp.
Ширина спектру	△λ			2	нм	RMS@-13 дБ
Стабільність спектру		-0,5		0.5	нм	PF = Номінальна потужність, t = 60 с
Монітор чуйності	IM/PF		1	20	мкА/мВт	VPD=5 В, PF=номінальна потужність
Монітор стабільності відгуку				20%		@Усі робочі температури
Монітор темнового струму	ID			50	nA	VPD=5В
ТЕС Струм	ITEC			1.5	A	TCASE=75 ℃
Напруга TEC	VTEC			3.0	V	TCASE=75 ℃
TEC Modual споживання електроенергії	P			5	W	TCASE=75 ℃
Стабільність потужності >20 мВт 10-20 мВт 3,5-10 мВт				0,20,51	дБ	Від піку до піку, t=60 с, дискретизація від постійного струму до 50 кГц, TC=25 ℃
Помилка відстеження	TE	-0,5		0.5	дБ	TC = -5 ~ 75 ℃, Посилається на [2]
Опір термістора	RTH	9.5	10	10.5	Км	TSTG=25 ℃
Термістор B постійний	BTH		3900		k	TSTG=25 ℃

Примітки:

[1] Струм перелому визначається як струм, при якому відхилення світла від ухилу струму (dL/dI) від лінійної відповідності перевищує +/-50%, Pkink>= 1,2*Номінальна потужність,Ikink>=If(BOL)*1,2

[2] Похибка відстеження визначається при заданій температурі випадку, це зміна потужності волокна при постійному струмі моніторингу відносно значення, виміряного при температурі 25 ℃

6. Технічні характеристики оптичного волокна:

Параметри	опис
Тип волокна	Волокно Hi1060 або PM980
Тип кіски	Голе волокно
Довжина кіски	2,0±0,2м
Тип роз'єму	без

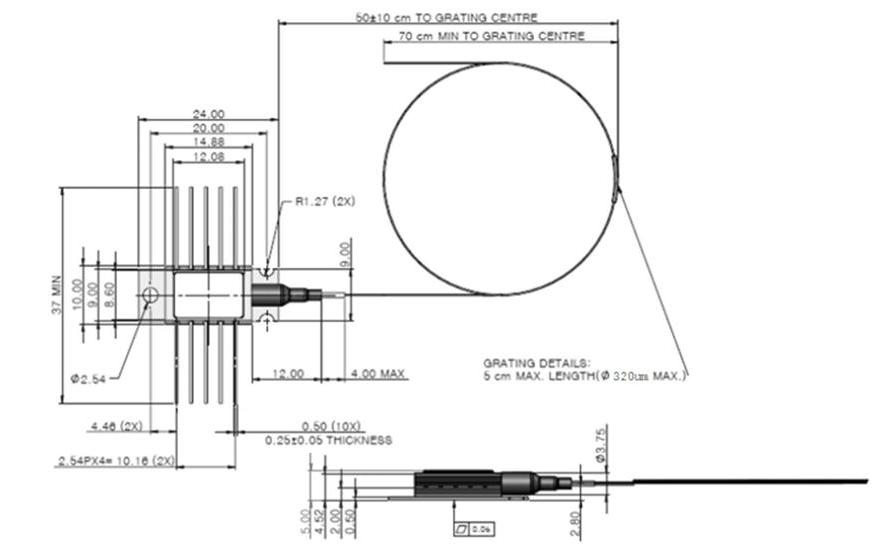

7. Визначення креслення упаковки та PIN-OUT (одиниця: мм):

980nm 10pin mini butterfly cooled pump laser diode module

PIN-код	опис	PIN-код	опис
1	TEC(+)	10	TEC(-)
2	Термістор	9	Підстава справи
3	PDAnode	8	NC
4	PD Катод	7	LD Катод
5	Термістор	6	Л. Д. Анод

8. Інформація для замовлення:

BFLD	-XXXF	-XX	XX	-X	XX	X
Лазерний	Довжина хвилі	Вихідна потужність	Тип волокна	Пакет	Тип роз'єму	Повільна трубка
PumpLaser	974: 974 нм976: 976 нм	4H: 400mW6H: 600mW	SM : одномодовий PM : збереження поляризації	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: Нуль	Null: Голе волокно 1: Вільна трубка
