Лазер насоса на 980 нм використовує планарну конструкцію з чіпом на піднесурі. Чіп з високою потужністю герметично герметично у пакеті метеликів без епоксидного та без потоку та оснащений термістором, термоелектричним охолодженням та моніторинг діода. Лазер насоса 980 нм використовує стабілізацію FBG для "замикання" довжини хвилі випромінювання. Він забезпечує шумний вузький спектр діапазону, навіть при змінах температури, приводного струму та оптичного зворотного зв'язку. Це джерело світла для волоконного підсилювача, що використовується в оптичних мережах зв'язку. Основними типами оптичних підсилювачів волокон є EDFA та FRA.

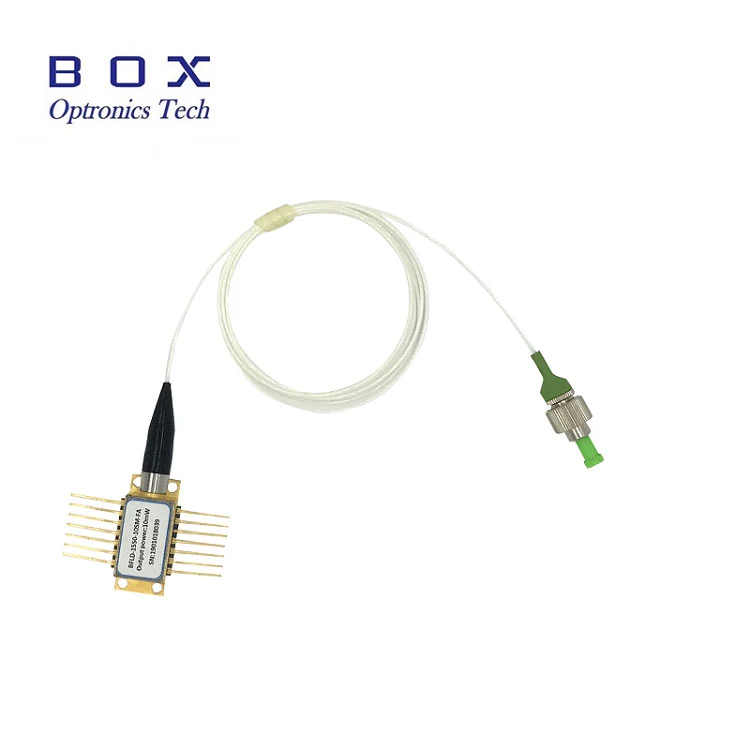

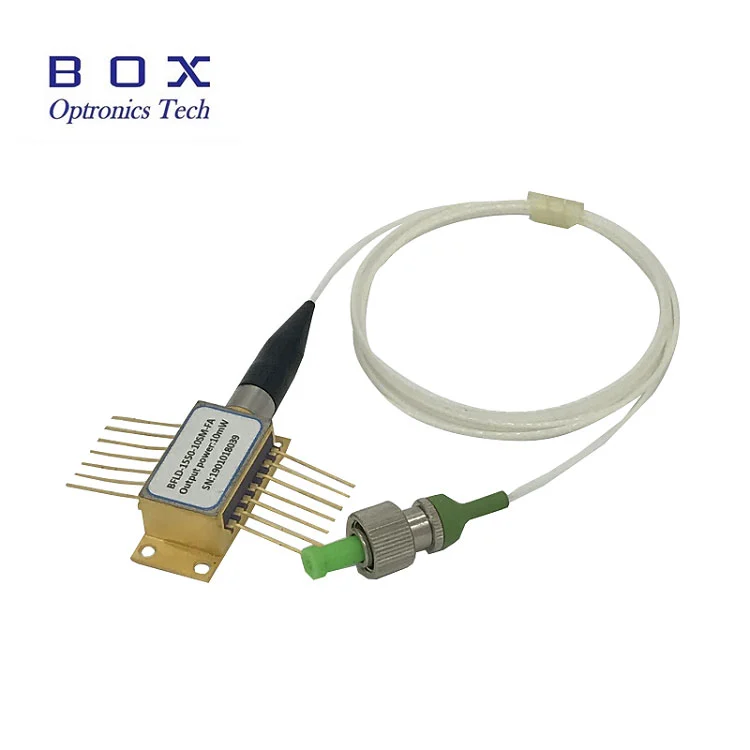

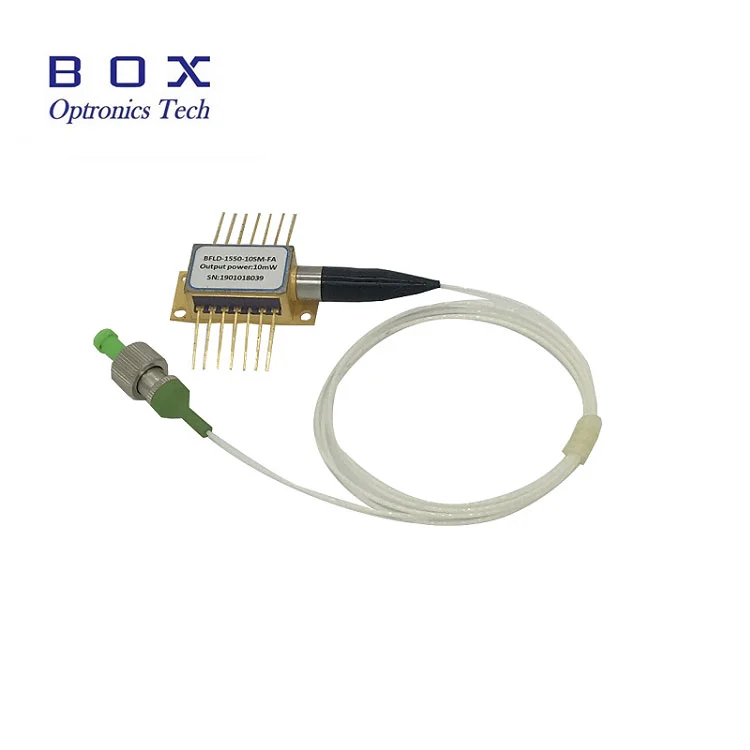

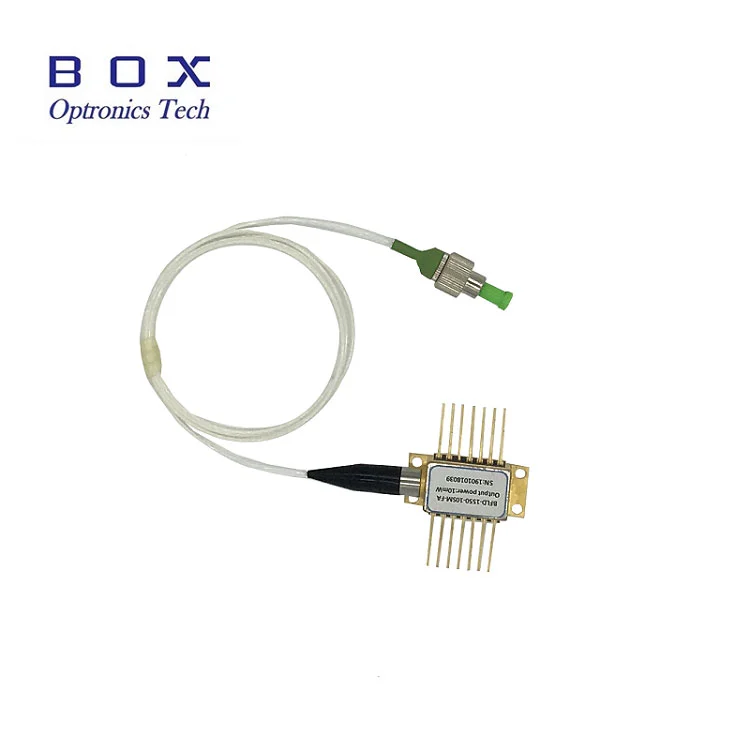

Матер -діодний насос 976 нм. Цей лазерний діод 14PIN BTF доступний з вільною потужністю виводу до 700 МВт. Максимальний струм вперед LD - <1200 мА. Його косичка може бути на 900 -річна пухка трубка або лише гола клітковина.
● Робоча живлення без перегородки до 700 МВт;

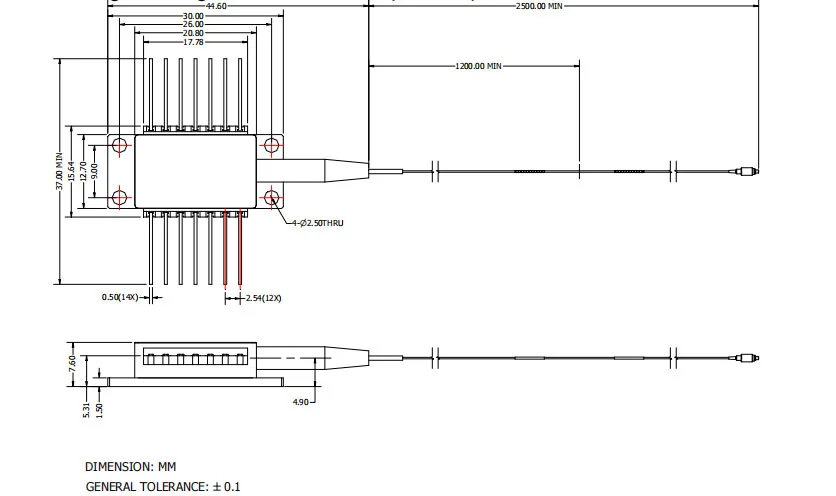

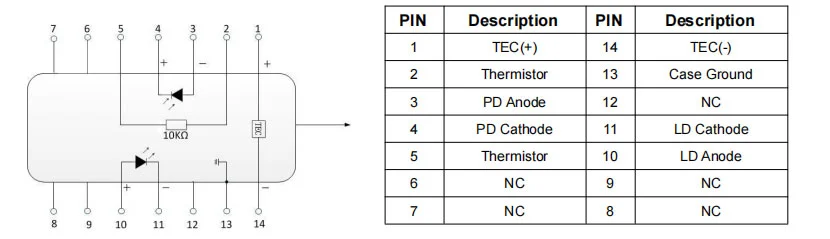

● Без епоксидного та без потоку 14-контактний пакет метеликів з SM Fiber;
● Стабілізація решітки волокна;
● Вибір довжини хвилі доступний;
● Вбудований термоелектричний кулер, термістор та моніторинг діода.
● щільна мультиплексування дивізії довжини хвилі (DWDM) підсилювачі волокна (EDFA) (EDFA);
● Скорочені архітектури EDFA підрахунку насоса;
● Дуже великі відстані кабельні телебачення (CATV) та дуже високий розподіл кількості вузлів.
| Параметр | Символ | Хв. | Тип. | Макс. | Одиниця | Нотатки |
| Пороговий струм LD | ІТ | - | 60 | 100 | Ма | CW |
| Вихідна потужність | PF | - | - | 700 | МВт | Якщо (бол) <1000mA |
| Ld вперед струм | Якщо | - | 1100 | 1200 | Ма | PF = номінальна потужність |
| Перекидання вільної потужності | Pkink | 450 | - | - | МВт | > = 1,2*Оцінка потужності |
| Безкоштовний струм | Ikink | > = 1,2*, якщо (бол) | Ма | [1] | ||
| Ld Напруга вперед | VF | - | - | 2.5 | V | PF = номінальна потужність |
| Центральна довжина хвилі | LC | 973 | 974 | 975 | нм | Пік, pf = номінальна потужність |
| LC | 975 | 976 | 977 | |||
| Пікова довжина хвилі | △ λp/△ Tamb | - | - | 0.02 | nm/℃ | T: FBG TEMP. |
| Ширина спектру | △ λ | - | - | 1 | нм | Rms@-13db |
| Стабільність спектру | -0,5 | - | 0.5 | нм | Pf = номінальна потужність, t = 60s | |
| Відстежувати чутливість | Вакцинація | - | 8 | 20 | був / МВт | VPD = 5V, PF = номінальна потужність |
| Відстежувати стабільність відповідальності | - | - | 20% | - | @All робоча температура | |
| Відстежувати темний струм | Ідентифікатор | - | - | 50 | народ | VPD = 5В |
| Tec Current | ITEC | - | - | 2 | A | Tcase = 75 ℃ |
| Напруга TEC | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC Модуальне споживання електроенергії | P | - | - | 5 | W | Tcase = 75 ℃ |
| Стабільність потужності> 20 МВт 10-20 МВт 3,5-10 МВт |
- | - | - |
0.2 0.5 1 |
дБ | Пік до піку, T = 60S, DC до 50 кГц відбору проб, TC = 25 ℃ |
| Помилка відстеження | З | -0,5 | - | 0.5 | дБ | Tc = -5 ~ 75 ℃, посилається на [2] |
| Термісторна стійкість | Rth | 9.5 | 10 | 10.5 | Ком | Tstg = 25 ℃ |
| Термістор B постійна | Бтез | - | 3900 | - | k | Tstg = 25 ℃ |
Всі продукти були протестовані перед доставкою;
Усі продукти мають гарантію 1-3 роки. (Після того, як постійний термін гарантії якості почав стягувати відповідну плату за обслуговування.)
Ми цінуємо ваш бізнес і пропонуємо миттєву політику повернення 7 днів. (Через 7 днів після отримання предметів);
Якщо предмети, які ви купуєте в нашому магазині, не є вдосконаленою якістю, тобто вони не працюють в електронному вигляді за специфікаціями виробників, просто поверніть їх до нас на заміну чи повернення коштів;
Якщо предмети несправні, будь ласка, повідомте нас протягом 3 днів після доставки;
Будь -які предмети повинні бути повернені в їх первісному стані, щоб отримати право на повернення коштів або заміни;
Покупець несе відповідальність за всі понесені витрати на доставку.
З: Який тип роз'єму я можу вибрати?
A: FC/ APC; SC/ APC; Без роз'єму ...
З: Чи доступна вільна трубка?
A: Box Optronics може забезпечити сипучу трубку на 900 -річних для захисту волокна з косичками.
