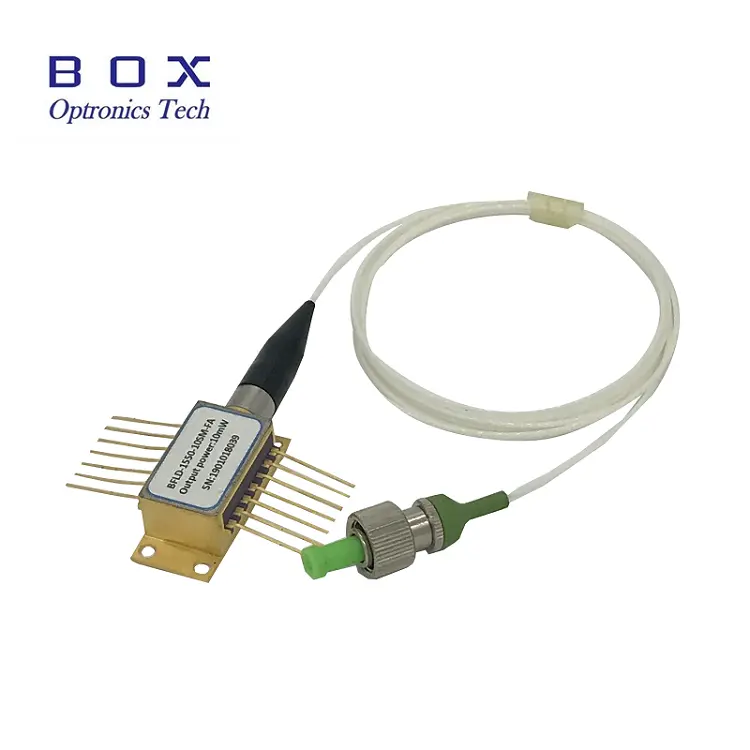

1532,68 нм 10 мВт DFB лазерний діод для виявлення ацетилену C2H2

1532,68 нм 10 мВт лазерний діод DFB для модуля виявлення ацетилену C2H2 є економічно ефективним висококогерентним лазерним діодом. Мікросхема лазерного діода DFB упакована в промисловий стандартний герметичний 14-контактний пакет із вбудованим TEC, ізолятором і PD.

Надіслати запит

Опис продукту

Лазерний діод DFB 1532,68 нм потужністю 10 мВт для модуля виявлення ацетилену C2h2 є економічно ефективним висококогерентним лазерним діодом. Мікросхема лазерного діода DFB упакована в промисловий стандартний герметичний 14-контактний пакет із вбудованим TEC, ізолятором і PD.

особливості

Високоефективний лазер із розподіленим зворотним зв’язком (DFB) із багатоквантовою ямою (MQW);

Промисловий стандарт 14PIN пакет метелик;

Вбудований ТЕС і оптичний ізолятор.

Додатки

Волоконно-оптичні датчики;

датчик ацетилену;

Лазерні джерела.

Електрооптичні характеристики (T=25 ℃)

Параметр	символ	Хвороба	Хв.	Тип.	Макс.	одиниця
Центральна довжина хвилі	λc	TL=15～35℃ CW	1531.68	1532.68	1533.68	нм
Оптична вихідна потужність	PO	-	10	-	-	мВт
Пороговий струм	ITH	-	-	-	20	мА
Робочий струм	ВГД	PO= 10 мВт (CW)	-	-	100	мА
Спектральна ширина лінії	LW		-	-	10	МГц
Пряма напруга лазера	VF	Вихідна потужність CW 10мВт	-	-	2.5	V
Монітор темнового струму	ID	-	-	-	0.2	uA
Коефіцієнт придушення бічного режиму	SMSR	CW	35	40	-	V
Оптична ізоляція	-		30	-	-	дБ
Опір термістора	RTH	TL = 25 ℃	9.5	10	10.5	кОм
ТЕС Струм	ITEC	TL = 25 ℃, TC = 70 ℃	-	-	1.5	A
Напруга TEC	VTEC	TL = 25 ℃, TC = 70 ℃	-2,5	-	3.5	V
Температурний коефіцієнт довжини хвилі	Δλ/ΔT	Температура TEC від 15 ℃ до 35 ℃	-	0.09	-	нм/℃
Коефіцієнт струму за довжиною хвилі	Δλ/ΔI	-	-	0.01	-	нм/мА

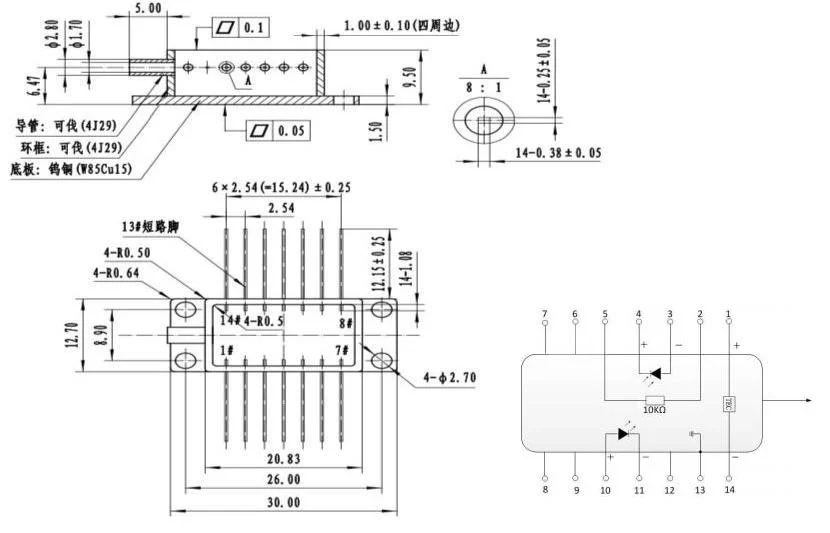

Малюнок упаковки та визначення PIN-OUT (одиниця виміру: мм)-телеком-пін

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

PIN-код	опис	PIN-код	опис
1	Термістор	14	NC
2	Термістор	13	Лазерний анод (+)
3	Катод LD (-)	12	Лазерний катод (-)
4	PD Анод (+)	11	Лазерний анод (+)
5	PD Катод (-)	10	NC
6	TEC(+)	9	Основа справи
7	TEC(– )	8	Основа справи

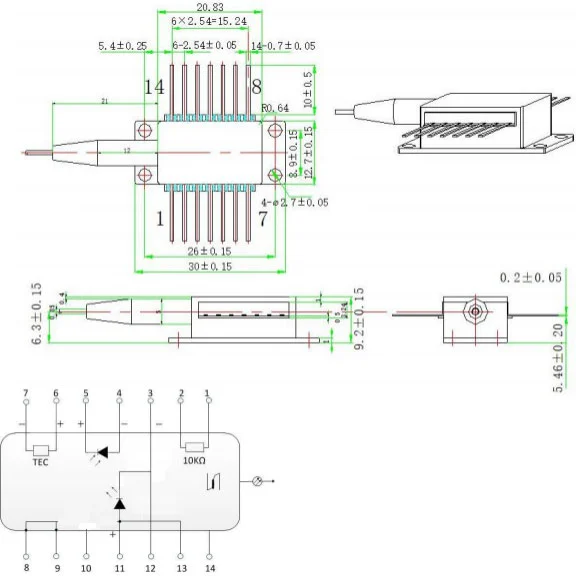

Креслення упаковки та визначення PIN-OUT (одиниця виміру: мм) - штифт насоса

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

PIN-код	опис	PIN-код	опис
1	TEC(+)	14	TEC(– )
2	Термістор	13	Основа справи
3	Анод монітора PD (-)	12	NC
4	Катод монітора PD (+)	11	Лазерний катод (-)
5	Термістор	10	Лазерний анод (+)
6	NC	9	NC
7	NC	8	NC

Доставка, доставка та обслуговування

Усі продукти були протестовані перед відправкою;

Усі продукти мають гарантію 1-3 роки. (Після гарантійного періоду якості почали стягувати відповідну плату за обслуговування.)

Ми цінуємо ваш бізнес і пропонуємо миттєву політику повернення протягом 7 днів. (7 днів після отримання товару);

Якщо товари, які ви купуєте в нашому магазині, не мають ідеальної якості, тобто вони не працюють в електронному вигляді відповідно до специфікацій виробника, просто поверніть їх нам для заміни або повернення грошей;

Якщо предмети несправні, повідомте нас протягом 3 днів після доставки;

Щоб мати право на відшкодування або заміну, будь-які предмети повинні бути повернені в їх початковому стані;

Покупець несе відповідальність за всі понесені витрати на доставку.

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

FAQ

П: Чи є у вас інші довжини хвиль?

A: Ми можемо надати довжину хвилі діапазону C або L.

З: Чи може він зробити більше з потужністю?

A: 20 мВт один необов'язковий.
