Опис продукту

Лазерний діод DFB Butterfly 1064 нм потужністю 200 мВт — це вузьколінійний лазер із шириною лінії 100 кГц і вихідною потужністю до 200 мВт, який широко використовується у джерелах волоконного лазера та лідарах.

1064 нм 200 мВт DFB Лазерний діод метелик Особливості

200 мВт Висока вихідна потужність;

Перевірена в польових умовах висока надійність;

Hi1060 SM або PM980-HP fiber pigtail;

пакет 14PIN Butterfly;

Внутрішній термоелектричний тепловий насос і моніторний фотодіод;

Надійність:Telcordia GR-468. RoHS

1064 нм 200 мВт DFB лазерний діод метелик Застосування:

Початкове джерело для лазерів;

Спектроскопія;

Оптичне зондування.

Абсолютні максимальні рейтинги

Параметр	символ	Хв.	Макс.	одиниця
Максимальна робоча напруга	V	-	2.5	V
Максимальний робочий струм	I	-	500	мА
MPD Зворотна напруга	ВМПД	-	20	V
Термоелектричний охолоджувач напруги	VTEC	-	4.8	V
Струм термоелектричного охолоджувача	ITEC	-	1.8	A
Робоча температура корпусу	TC	-20	60	℃
Температура зберігання	TSTG	-40	85	℃
Вологість при зберіганні	-	5	85	%RH
Електростатичний розряд (ESD)	ВЕСД	-	500	V
Температура пайки свинцю	STEMP	-	260	℃
Час паяння свинцю	STIME		10	сек

Електрооптичні характеристики (температура лазера 25 ℃):

Параметр	символ	Хвороба	Хв.	Тип.	Макс.	одиниця
Центральна довжина хвилі	λc	TL=15～35℃ CW	1062	1064	1066	нм
Оптична вихідна потужність	PO	TL=25 ℃	-	200	-	мВт
Пороговий струм	ITH	TL=25 ℃	-	45	70	мА
Робоча напруга	VOP	IOP = 200 мА (CW)	-	-	2.5	V
Робочий струм	Iop	IOP = 200 мА (CW)	-	300	500	мА
-3 дБ Спектральна ширина	Δλ	-	-	0.03	-	нм

Коефіцієнт придушення бокового режиму	SMSR	-	-	40	-	дБ
Коефіцієнт поляризаційної екстинкції	ER	-	18	-	-	дБ
темп. коефіцієнт довжини хвилі	Δλ/ΔT	-	-	0.08	-	нм/℃
Чуйність MPD	ІМОН/ПОП	@-5V напруга зміщення	1	-	30	мкА/мВт
Опір термістора	RTH	-	9.5	10	10.5	кОм

Технічні характеристики оптичного волокна:

Параметри	опис
Тип волокна	Hi1060 або PM980
Тип кіски	вільна трубка 900 мкм
Довжина кіски	1,0±0,1м
Тип роз'єму	FC/APC

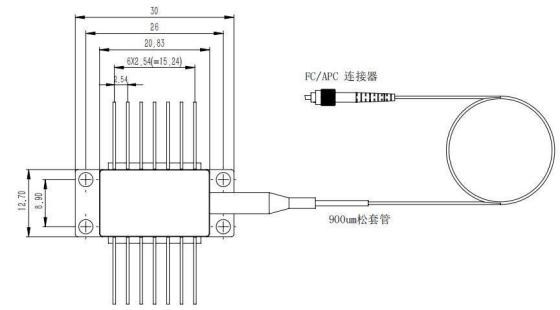

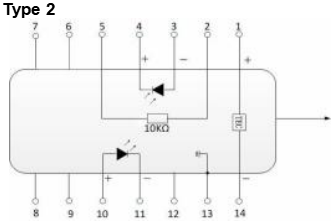

Визначення креслення упаковки та PIN-OUT (одиниця: мм):

PIN-код	опис	PIN-код	опис
1	TEC(+)	14	TEC(–)
2	Термістор	13	Підстава справи
3	Анод монітора PD (-)	12	NC
4	Катод монітора PD (+)	11	Лазерний катод (-)
5	Термістор	10	Лазерний анод (+)
6	NC	9	NC
7	NC	8	NC

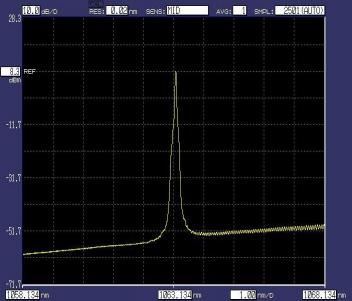

Типовий оптичний спектр

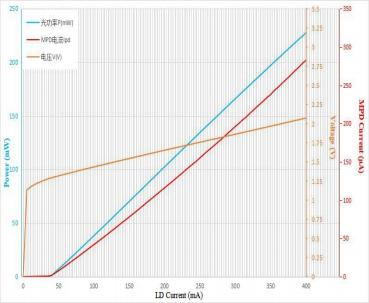

Спектр (Pop=200 мВт, 25 ℃) Криві світловий струм-напруга (25 ℃)

Інформація для замовлення:

BFLD	-XXXX	-X	XX	-XX	X
Тип лазера	Довжина хвилі	Вихідна потужність	Тип волокна	Роз'єм	PIN-OUT
DFB	1064: 1064 нм	2H: 200 мВт	SM: Hi1060PM : PM980	FA : FC/APCOінше	NULL: 14PIN Тип 2 Customized (10PIN)

Наприклад: BFLD-1060-2HSM-FA (Інформація для замовлення: 1064 нм лазерний діод DFB Butterfly з вихідною потужністю 200 мВт і волокно SM Hi1060 з роз’ємом FC/APC, PIN-OUT – тип 2).
