1030 нм 200 мВт 100 кГц DFB метелик лазерний діод

1030 нм, 200 мВт, 100 кГц DFB Butterfly Laser Diode — це високопотужний лазерний діод DFB Butterfly з вузькою шириною лінії, який широко використовується як вихідні джерела для волоконних лазерів або для точних спектральних вимірювань.

Надіслати запит

Опис продукту

1. Резюме:

1030 нм, 200 мВт, 100 кГц DFB Butterfly Laser Diode — це високопотужний лазерний діод DFB Butterfly із вузькою шириною лінії, який широко використовується як вихідні джерела для волоконних лазерів або для точних спектральних вимірювань.

2. Особливості:

• Висока вихідна потужність 200 мВт;

• Нижче 100 кГц вузька ширина лінії;

• PM волокно понад 18 дБ High PER;

• пакет 14PIN Butterfly;

• Внутрішній термоелектричний тепловий насос і моніторний фотодіод;

• Висока надійність, перевірена на практиці.

Надійність:Telcordia GR-468. RoHS

3. Застосування:

• Початкове джерело для лазерів;

• Спектроскопія;

• Оптичний датчик.

4. Абсолютні максимальні рейтинги

Параметр	символ	Хв.	Макс.	одиниця
LD Зворотний струм	ІК	-	2	V
LD Прямий струм	ЯКЩО	-	500	мА
MPD Зворотна напруга	ВМПД	-	20	V
Термоелектричний охолоджувач напруги	VTEC	-	4.8	V
Струм термоелектричного охолоджувача	ITEC	-	2.5	A
Робоча температура корпусу	TC	-45	70	℃
Температура зберігання	TSTG	-40	85	℃
Вологість при зберіганні	-	5	85	%RH
Електростатичний розряд (ESD)	ВЕСД	-	500	V
Температура пайки свинцю	STEMP	-	260	℃
Час паяння свинцю	STIME		10	сек

5. Електрооптичні характеристики (температура лазера 25 ℃):

Параметр	символ	Хвороба	Хв.	Тип.	Макс.	одиниця
Центральна довжина хвилі	λc	TL= 15～35℃ CW	1028	1030	1032	нм
Оптична вихідна потужність	PO	TL=25 ℃	-	200	-	мВт
Пороговий струм	ITH	TL=25 ℃	-	45	70	мА
Робоча напруга	VOP	POP= 200 мВт (CW)	-	-	2.5	V
Робочий струм	Iop	POP= 200 мВт (CW)	-	300	500	мА
Ширина лінії	Δλ	-	-	30	100	кГц
Коефіцієнт придушення бокового режиму	SMSR	-	-	40	-	дБ
Коефіцієнт поляризаційної екстинкції	ER	-	18	-	-	дБ
темп. коефіцієнт довжини хвилі	Δλ/ΔT	-	-	0.08	-	нм/℃
Чуйність MPD	ІМОН/ПОП	@-5V напруга зміщення	1	-	30	мкА/мВт
Опір термістора	RTH	-	9.5	10	10.5	кОм

6. Технічні характеристики оптичного волокна:

Параметри	опис
Тип волокна	PM980
Тип кіски	вільна трубка 900 мкм
Довжина кіски	1,2±0,1м
Тип роз'єму	FC/APC

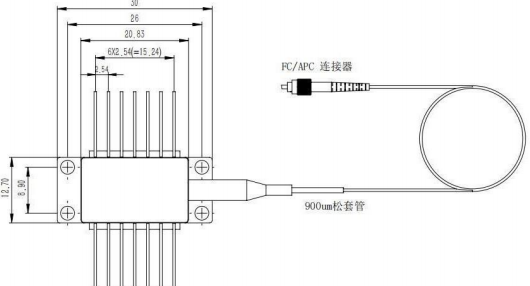

7. Визначення креслення упаковки та PIN-OUT (одиниця: мм):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Тип 2

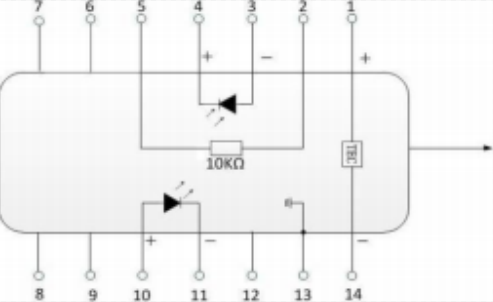

PIN-код	опис	PIN-код	опис
1	TEC(+)	14	TEC(-)
2	Термістор	13	Підстава справи
3	Анод монітора PD (-)	12	NC
4	Катод монітора PD (+)	11	Лазерний катод (-)
5	Термістор	10	Лазерний анод (+)
6	NC	9	NC
7	NC	8	NC
